PP管在安裝和施工過程中針對(duì)相應(yīng)的情況標(biāo)準(zhǔn)確定,直管必須先使用切管器切割,務(wù)必使承口十分平整,承口端插入電焊套部分不得有1mm以上刮痕或變形.使用過之電焊套不得再次使用,如電焊套有破損或變形,應(yīng)予棄置不得使用.如接失敗,應(yīng)更換新的電焊套重新焊接,若因電焊套進(jìn)行中因電源切斷而失敗,待完全冷卻后再插上二次線重新進(jìn)行焊接.如焊接完成后需立即加應(yīng)力于管上,可以澆冷水使其冷卻.將管子或配管零件之接合端部份以砂紙磨掉表面層,如表面尚有油脂,應(yīng)用氯乙烯或丙酮拭凈;將pp管兩端插入電焊套,兩端必需插達(dá)電焊套之中間點(diǎn),插入時(shí)兩端點(diǎn)不得有水.然后插入焊接控制器之二次線,開始焊接.過程中不得移動(dòng)或碰觸及中途切斷電源或使二次線接合點(diǎn)松脫.焊接完成一小時(shí)后俟接合點(diǎn)完全冷卻才可以加壓于管內(nèi)及由外扳動(dòng)管子,以確保接合點(diǎn)不變形.
PP管維修方法是指PP管在使用中由于外力破壞或壓力超范圍使用等出現(xiàn)了管道損壞。
一:如果PP管下埋較深,而且在無法開挖和無法熱熔的地段,出現(xiàn)這種情況,則可能要對(duì)該段做非開挖施工。
二:利用搶修節(jié)對(duì)PP管進(jìn)行修復(fù),這主要是在能開挖無法熔接的地方對(duì)管進(jìn)行修復(fù)。
三:出現(xiàn)PP管損壞,并卻移位的情況可采用彎頭加搶修節(jié)組合使用的方法。
四:在水下等特殊位置,可以采用哈佛接和搶修節(jié)組合應(yīng)用,在有些高空地帶,還可以使用電容鞍形接。
五、熱熔對(duì)接原理:塑料管材經(jīng)機(jī)具的切割、加熱、使塑料管材斷面熔融,在一定的時(shí)間壓力下,使兩塑料管材斷面接觸互融,從而達(dá)到焊接的目的,由于采用本體焊接且在焊接過程中形成雙環(huán)焊接,管材內(nèi)外壁同時(shí)形成加強(qiáng)圈,固比其焊縫強(qiáng)度大于PP管本體。

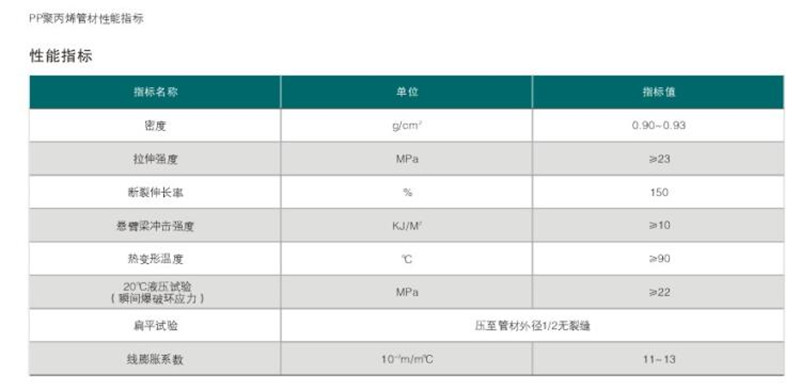

pp管的耐高溫性能應(yīng)用
耐高溫pp管材除具備聚丙烯管道防腐、質(zhì)輕、安裝維修方便等特點(diǎn)外,另具有增強(qiáng)、抗氧化、耐強(qiáng)腐蝕劑和抗壓抗拉強(qiáng)度高等特性,通常采用的連接方式為承插焊接、熱熔對(duì)焊、法蘭(含活套法蘭)連接等三種。
耐高溫pp管材具有以下特點(diǎn):
1. 與其它管道比,重量較輕,可塑性強(qiáng),安裝方便。過去多數(shù)化工、化纖廠通常采用的是鋼襯玻璃管,鋼襯膠管和玻璃鋼管道等,上述管道存在著重量大,易碎等缺陷,更主要是受其長度定尺限制,安裝不方便。而玻纖增強(qiáng)聚丙烯管道(FRPP管道)盡管定尺供應(yīng),但在安裝過程中可取任意長度焊接組裝,能節(jié)省安裝時(shí)間,提高工作效率。
2. 由于化工、化纖等行業(yè)管道輸送介質(zhì)大多數(shù)為濃度8%~50%左右的硫酸,同時(shí)含有
Na2SO4、EnSO4和H2S、CS2等氣體,使用溫度高在90℃,大工作壓力為0.6MPa左右,而玻纖增強(qiáng)聚丙烯管道(FRPP管道)不僅具有較理想的防腐性能,而且耐沖擊,耐高溫,承壓性能也較好,佳連接方式的活套鋼法蘭連接,經(jīng)長期使用眾多廠家尚未發(fā)現(xiàn)管道因腐蝕而變形、爆裂、泄漏等現(xiàn)象。
3. 耐高溫pp管的價(jià)格較為合理,投資成本小,雖然FRPP管道的單位成本與玻璃鋼管道、UPVC管道相似,但由于FRPP管道的比重僅為玻璃鋼的1/2,是UPVC的3/5,因此大大降低了使用成本。
